Hydraulische Tafelschere bis Blechstärke 13 mm Typ 125

Schere in stabiler Schweißkonstruktion

Der Messerbalken wird nach dem Schwingschnittprinzip geführt. Der Antrieb erfolgt durch 2 Hydraulikzylinder. Hydraulikaggregat innerhalb der geschlossenen Rahmenkonstruktion. Motorischer Breitenanschlag, Seitenanschläge, 360° Winkelanschlag und Tischauflagen in der Standardausführung. Zentrale Schnittspaltverstellung und Schnittlängenverkürzung.

Hydraulische Tafelschere Typ 125-07-6 mit Hydraulikaggregat und Elektro-Steuerung — 125.07-6 mit Hydraulik und E-Steuerung

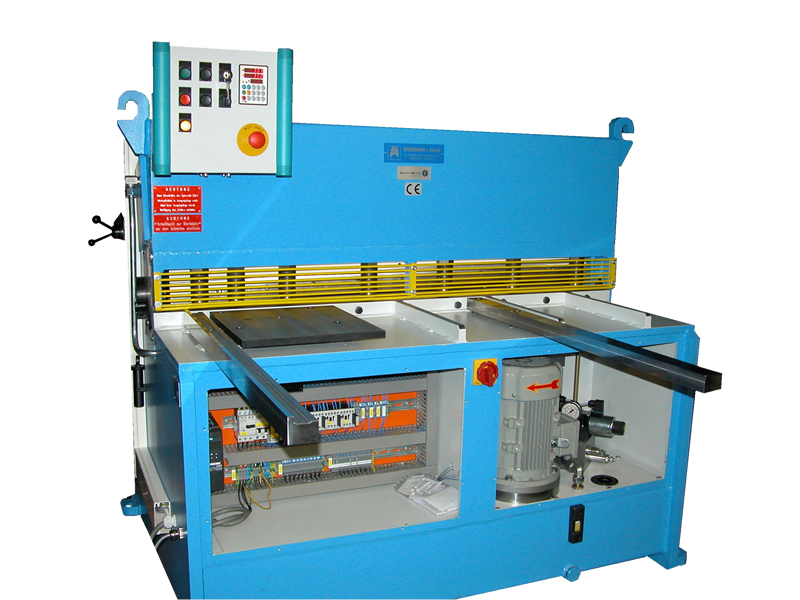

Hydraulische Tafelschere Typ 125-04-6 mit digitaler ELGO P9580 Positioniersteuerung — 125.04-6 mit Elgo P9580

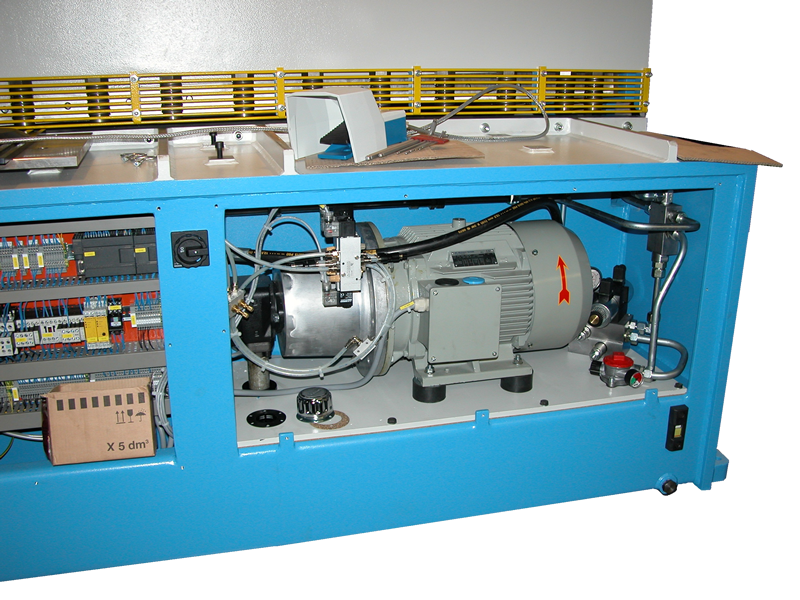

Hydraulische Tafelschere Typ 125-05-8 mit verbauter Bucher Hydraulikpumpe — 125.04-6 mit Elgo P9580

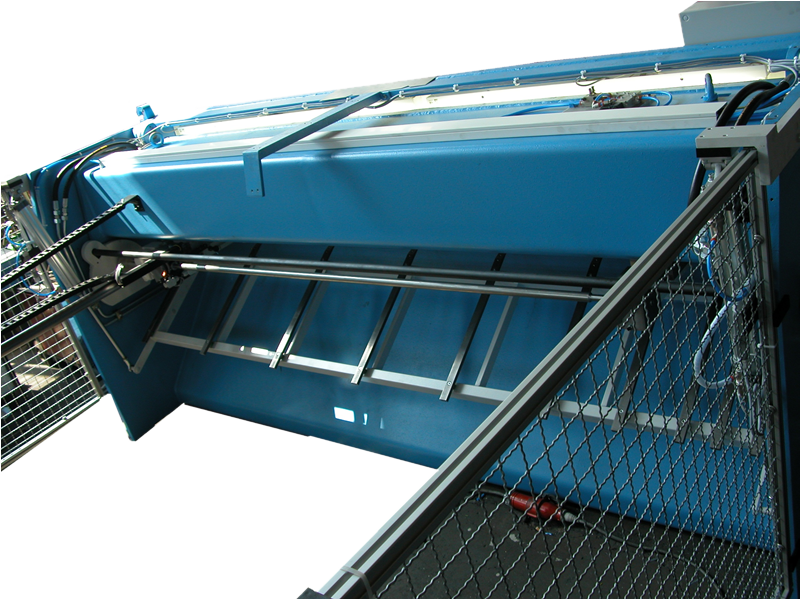

Hydraulische Tafelschere Typ 125-07-6 mit Hochhaltevorrichtung während der Montage — 125.07-6 mit HHV bei der Montage

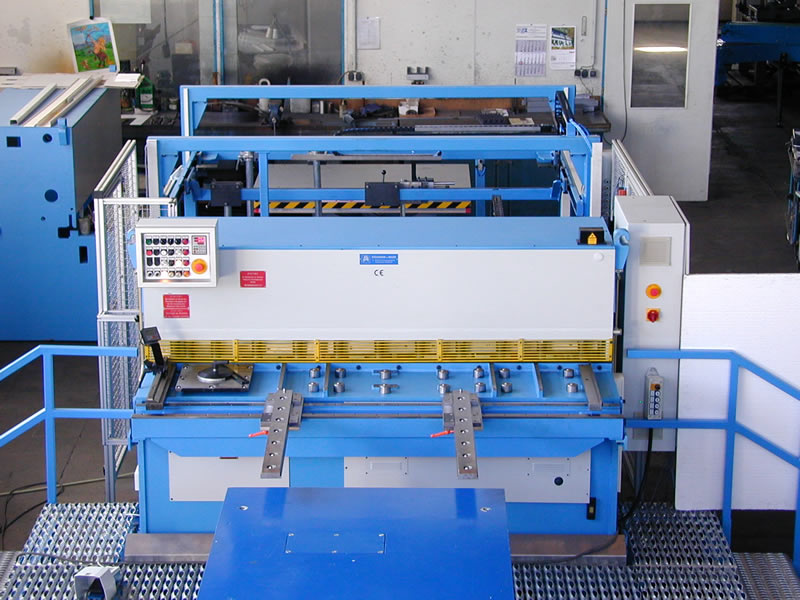

Hydraulische Tafelschere Typ 125-07-6 als integrierter Bestandteil einer Fertigungsanlage — 125.07-6 eingebaut in einer Anlage

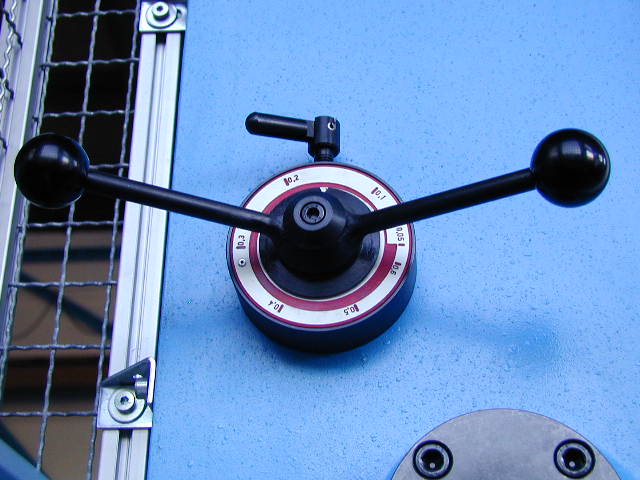

Manuelle Schnittspaltverstellung an einer hydraulischen Tafelschere zur Anpassung an die Blechdicke — Schnittspaltverstellung manuell

Standardausführung:

motorischer Hinteranschlag
zentrale Schnittspaltverstellung, manuell/hydraulisch je nach Baugröße
Seitenanschlag mit Skala links
Blechauflageschienen fest aufgeschraubt
hydraulische Einzelstempel-Niederhalter
Winkelanschlag 360° mit verstellbarem Lineal
10-fach Elgo-Programmsteuerung für Stückzahl und Hinteranschlag bzw. Cybtouch Steuerung mit Material und Hinteranschlagsvorwahl
geräuscharme Rexroth- bzw. Bucher-Hydraulik
Auflagestege mit Griffmulden
Auflageplatte im Tisch für Kleinteile
Tippbetrieb für Arbeiten an den Scherenmessern
seitliche Bosch-Profil-Sicherheitsschutzgitter
Wahlschalter für Funktionen „Tippen - Einzelhub - Dauerhub“
Obermesser mit 2-fach- und Untermesser mit 2-fach Schneidkanten

Sonderzubehör:

Blechauflageschienen vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
Kipp- und Klappanschläge
Auflagetisch geschlossen mit Kugelrollen
Auflagebleche zwischen den Leisten
stufenlose Schnittlängenverkürzung
Schnittlinienbeleuchtung
pneumatische Hochhaltung
Schutzgitter
Schrottcontainer
Stapeleinrichtungen
Blechzu- bzw. -abführeinrichtungen
motorische Schnittspaltverstellung
Scherenmesser für VA-Bleche
automatische 5-fach Schnittwinkelverstellung
u.v.m.
