Hebel-Tafelschere Typ 170

Schere in stabiler Gusskonstruktion mit hoher Steifigkeit

Ober- und Untermesser sind gehärtet. Die Blechklemmung erfolgt mittels zwei Exzenterhebel. Durchschubverfahren ist unbegrenzt möglich. Sie ist mit einem Breitenanschlag ausgestattet, der durch Winkeleinstellung bis 45° Schrägschnitte zulässt. Der Messerbalken hat einen Massenausgleich. Im Auflagetisch befinden sich Spannnuten.

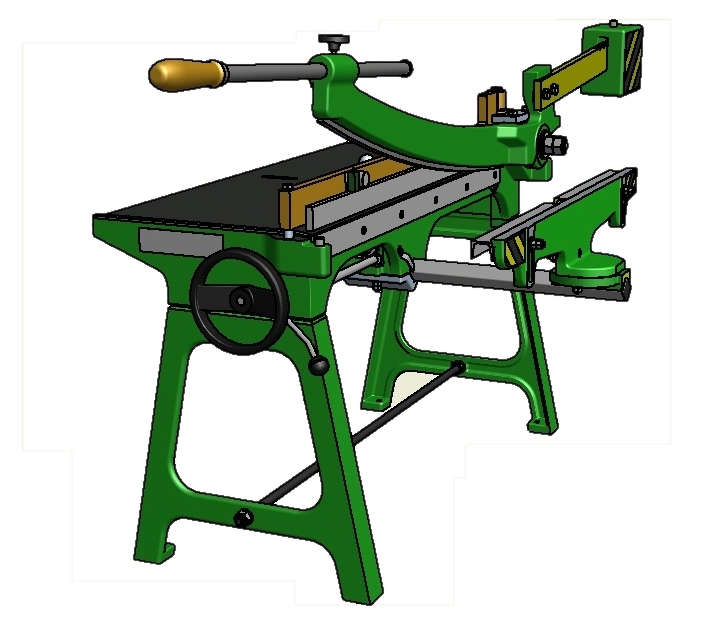

Dreidimensionale Modellansicht der Hebel-Tafelschere Typ 170-03 mit Fokus auf den Hinteranschlag — 170.03 als 3D Model mit Sicht auf den Hinteranschlag

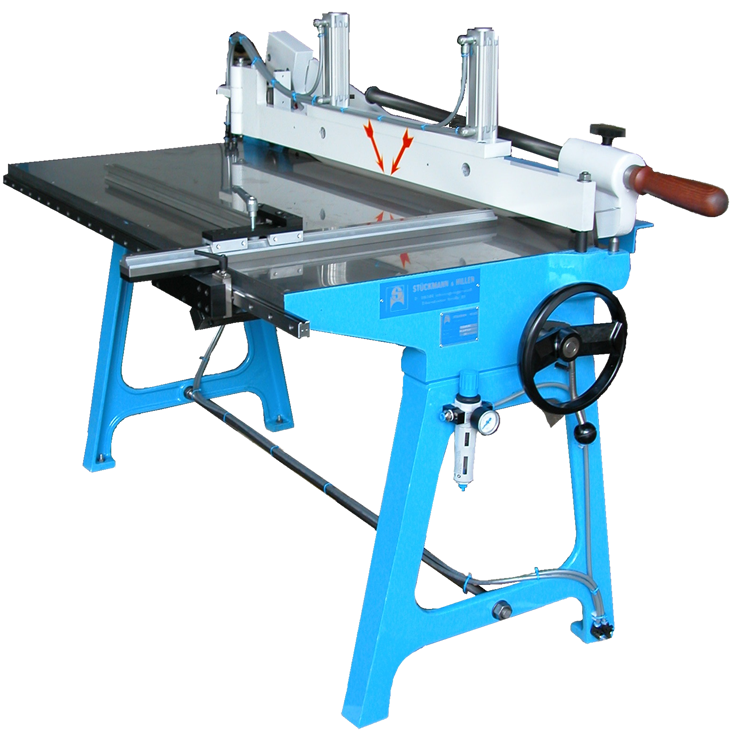

Manuelle Tafelschere Typ 170-03 ausgerüstet mit pneumatischem Niederhalter und X-Y-Anschlagssystem — 170.03 mit pneumatischem Niederhalter und X Y

Hebel-Tafelschere Typ 170-03 mit schwenkbarer Vorrichtung für flexiblen Zuschnitt — 170.03 mit Schwenkeinrichtung

Standardausführung:

Blechanschlag mit federnder Auflageschiene und beiderseits 45° schwenkbar
Blechanschlag mit Handrad über Ritzel und Zahnstange nach Skala verstellbar und mit Klemmhebel feststellbar
Blech-Niederhalter um 90° ausschwenkbar
Anschlaglineal rechtwinklig zum Messer mit 600 mm Maßskala
Auflagetisch mit Nuten und vorbereitet für Tischverlängerung und Biegevorrichtung
leichte Justierbarkeit des Schnittspaltes
Ausgleichsgewicht und Griffstange verschiebbar

Sonderzubehör:

Spezialmesser zum Schneiden von Edelstahl
Messer mit speziellem Messerwinkel zum Schneiden von Kunststoffen und anderen Materialien
Blechauflageleisten bzw. herausziehbare Tischverlängerung
Anschlagleiste auf dem Tisch mit Winkelskala
Blech-Niederhalter mit Mehrfach-Exzenterklemmung (für schmale und dicke Weich-Materialien)
Blech-Niederhalter pneumatisch
Biegeeinrichtung
