Motor-Tafelschere bis Blechstärke 3,5 mm Typ 165L/165S

Moderne Stahlschweißkonstruktion mit einstellbarer Kulissenführung

Eine moderne Stahlschweißkonstruktion mit einstellbarer Kulissenführung für das Schneiden von Feinblech und Kunststoff. Maschinentisch mit ausziehbarer Tischverlängerung ca. 600 mm. Einzel- und Dauerschnitt möglich. Unterantrieb mit Drehstrommotor und Getriebe. Der Blechniederhalter ist kunststoffbeschichtet. Überlastschutz durch Motorschutz-Schalter. Absicherung des hinteren Ausfallraumes mit Lichtschranke. Alle Lager wartungsfrei und selbstschmierend durch Festschmierstoffdepots

Motor-Tafelschere Typ 165-03 mit optionaler Blechrutsche nach vorne — 165.03 mit Option Blechrutsche nach vorn

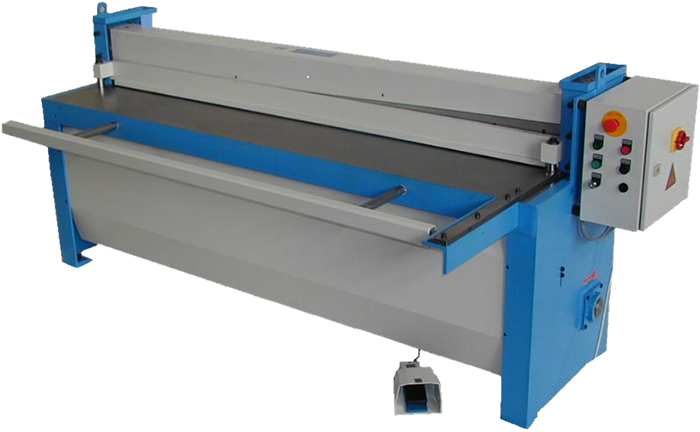

Detailansicht der gekürzten Blechrutsche nach vorne an einer Motor-Tafelschere Typ 165-03

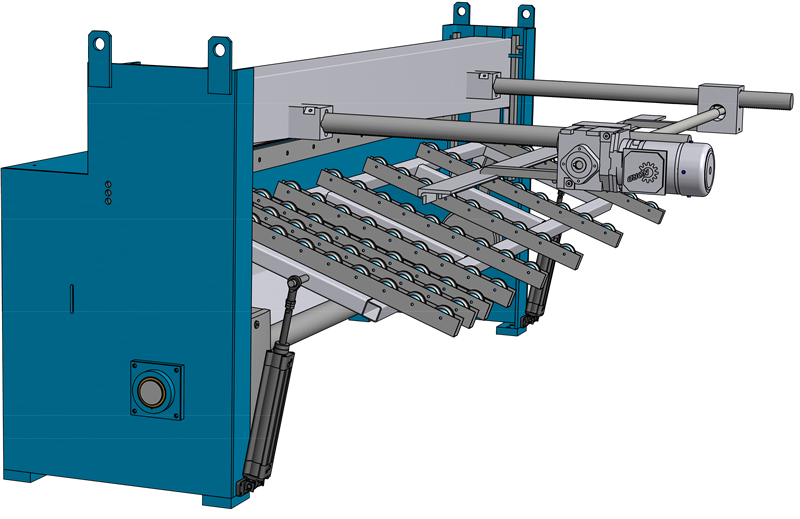

Motor-Tafelschere Typ 165-07 mit Hochhaltevorrichtung, Blechrutsche nach hinten und motorischem Hinteranschlag — 165.07 mit Hochhalte „Rutsche nach hinten“ und motorischem Hinteranschlag

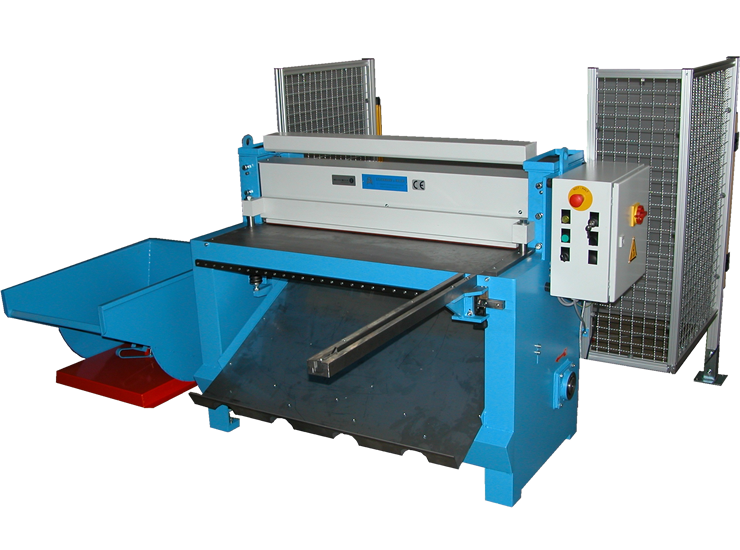

Motor-Tafelschere Typ 165-03 ausgestattet mit Sicherheits-Lichtschranke, Schrottcontainer und Flextisch — 165.03 mit Lichtschranke Schrottcontainer und Flextisch

Standardausführung:

Getriebe-Bremsmotor (4 KW)
zahnstangengeführter Hinteranschlag, 500 mm
Obermesser mit 2-fach und Untermesser mit 4-fach Schneidkanten
Seitenanschlag rechts 300 mm mit Skala
durchgehender Niederhalter mit Kunststoffleiste
Bedientableau mit Betriebsartenschalter für Einzel- und Dauerhub
transportabler Fußschalter
herausziehbare Auflagetischverlängerung auf ca. 600 mm
kulissengeführter Messerbalken nachstellbar für gratfreie Schnitteinstellung

Anlagenschere:

ohne elektrische Steuerung
ohne Tischverlängerung
angepasst an die Bedingungen und Wünsche der Kunden

Sonderzubehör:

Blechauflageschienen fest aufgeschraubt
Getriebe-Bremsmotor (5,5 KW)
Kipp- und Klappanschläge
Winkelanschlag 360° mit verstellbarem Lineal
vergrößerte Tischhöhe
Einbindung als Querteilschere
Schnittraumbeleuchtung
Blechrutsche nach vorn
pneumatische Hochhaltung
Schrottcontainer
Stapeleinrichtungen
Blechzu- und -abführeinrichtungen
bzw. vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
u.v.m.
