Schneiden

Tischtafelschere Typ 144.02

Tisch-Tafelscheren Typ 144.02 in Ganzstahlkonstruktion für den Einsatz in Labor und Handwerk. Messerbalken mit nachstellbarer Führung. Untermesser mit vier und Obermesser mit einer Schneide. Geringer Schnittwinkel zum Schneiden schmaler verwindungsfreier Streifen.

Standardausführung:
  • Anschlagleiste auf dem Tisch rechts
  • Breitenanschlag mit Maßstab bis 400 mm
Sonderzubehör:
  • Untergestell
  • Sonderlackierung
  • Messer hochfest für VA-Material



Tischtafelschere Typ 144.02 in Sonderlackierung „Resedagrün“

Tischtafelschere Typ 144.02 in Sonderlackierung Resedagruen

Tischtafelschere Typ 144.02 Breitenanschlag

Tischtafelschere Typ 144.02 Breitenanschlag icon pdf Tischtafelschere Typ 144.02

Exzenter-Tafelschere Typ 197

Eine moderne Stahlschweißkonstruktion ermöglicht ein schwingungsfreies Schneiden.

Nachstellbare Messerführung. Führungen und Maschinenelemente sind wartungsfrei. Exakt arbeitender Breitenanschlag zum Schneiden schmalster Streifen. Herausziehbare Tischverlängerung.

Die Maschinenausführung entspricht den neuesten Unfallverhütungsvorschriften.

Standardausführung:
  • beiderseits Gasdruckfeder zum kraftarmen Schneiden
  • Hinteranschlag zahnstangengeführt über Umlenkgetriebe - Ritzelwelle - Handrad
  • Anschlagschiene justierbar mit Druckschraube
  • vordere Tischverlängerung bis ca. 550 mm herausziehbar ab Messerkante
  • Seitenanschlag rechts 300 mm mit Skala
  • automatisch wirkende Niederhalterleiste
  • Obermesser mit 2-fach und Untermesser mit 4-fach Schneidkanten
  • mechanisch regulierbarer Messerbalken zur Schnittspalteinstellung
  • beiderseits verstellbare Messerbalken-Griffhebel
Sonderzubehör:
  • Ober- und Untermesser mit höherer Standzeit
  • Blechauflageschienen mit Führungsnut, Skala, Kugelrollen
  • verlängerte Seitenanschläge zusätzlich mit Führung für Klappanschlag
  • Kipp- und Klappanschläge
  • Winkelanschlag 360° mit verstellbarem Lineal
  • Hinteranschlag- Verlängerung bis 1100 mm
  • Arbeitsraumbeleuchtung
  • Blechrutsche nach vorn oder hinten
  • pneumatische Hochhaltung
  • Niederhalter - kunststoffbeschichtet



Exzenter-Tafelschere 197

Exzenter Tafelschere Typ 197

Blechrutsche nach vorn

Blechrutsche nach vorn

Blechrutsche nach hinten

Blechrutsche nach hinten icon pdf Exzenter-Tafelschere Typ 197

Hebel-Tafelschere Typ 170

Schere in stabiler Gusskonstruktion mit hoher Steifigkeit. Ober- und Untermesser sind gehärtet. Die Blechklemmung erfolgt mittels zwei Exzenterhebel. Durchschubverfahren ist unbegrenzt möglich. Sie ist mit einem Breitenanschlag ausgestattet, der durch Winkeleinstellung bis 45° Schrägschnitte zulässt. Der Messerbalken hat einen Massenausgleich. Im Auflagetisch befinden sich Spannnuten.

Standardausführung:
  • Blechanschlag mit federnder Auflageschiene und beiderseits 45° schwenkbar
  • Blechanschlag mit Handrad über Ritzel und Zahnstange nach Skala verstellbar und mit Klemmhebel feststellbar
  • Blech-Niederhalter um 90° ausschwenkbar
  • Anschlaglineal rechtwinklig zum Messer mit 600 mm Maßskala
  • Auflagetisch mit Nuten und vorbereitet für Tischverlängerung und Biegevorrichtung
  • leichte Justierbarkeit des Schnittspaltes
  • Ausgleichsgewicht und Griffstange verschiebbar
Sonderzubehör:
  • Spezialmesser zum Schneiden von Edelstahl
  • Messer mit speziellem Messerwinkel zum Schneiden von Kunststoffen und anderen Materialien
  • Blechauflageleisten bzw. herausziehbare Tischverlängerung
  • Anschlagleiste auf dem Tisch mit Winkelskala
  • Blech-Niederhalter mit Mehrfach-Exzenterklemmung (für schmale und dicke Weich-Materialien)
  • Blech-Niederhalter pneumatisch
  • Biegeeinrichtung



170.03 mit Schwenkeinrichtung

170.03 mit Schwenkeinrichtung

170.03 mit pneumatischem Niederhalter und X Y

170.03 mit pneumatischem Niederhalter und X Y

170.03 als 3D Model mit Sicht auf den Hinteranschlag

170.03 als 3D Model mit Sicht auf den Hinteranschlag icon pdf Hebel-Tafelschere Typ 170
Motor-Tafelschere bis Blechstärke 3,5 mm Typ 165L/165S

Eine moderne Stahlschweißkonstruktion mit einstellbarer Kulissenführung für das Schneiden von Feinblech und Kunststoff. Maschinentisch mit ausziehbarer Tischverlängerung ca. 600 mm. Einzel- und Dauerschnitt möglich. Unterantrieb mit Drehstrommotor und Getriebe. Der Blechniederhalter ist kunststoffbeschichtet. Überlastschutz durch Motorschutz-Schalter. Absicherung des hinteren Ausfallraumes mit Lichtschranke. Alle Lager wartungsfrei und selbstschmierend durch Festschmierstoffdepots

Standardausführung:
  • Getriebe-Bremsmotor (4 KW)
  • zahnstangengeführter Hinteranschlag, 500 mm
  • Obermesser mit 2-fach und Untermesser mit 4-fach Schneidkanten
  • Seitenanschlag rechts 300 mm mit Skala
  • durchgehender Niederhalter mit Kunststoffleiste
  • Bedientableau mit Betriebsartenschalter für Einzel- und Dauerhub
  • transportabler Fußschalter
  • herausziehbare Auflagetischverlängerung auf ca. 600 mm
  • kulissengeführter Messerbalken nachstellbar für gratfreie Schnitteinstellung
Anlagenschere:
  • ohne elektrische Steuerung
  • ohne Tischverlängerung
  • angepasst an die Bedingungen und Wünsche der Kunden
Sonderzubehör:
  • Blechauflageschienen fest aufgeschraubt
  • bzw. vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
  • Getriebe-Bremsmotor (5,5 KW)
  • Kipp- und Klappanschläge
  • Winkelanschlag 360° mit verstellbarem Lineal
  • vergrößerte Tischhöhe
  • Einbindung als Querteilschere
  • Schnittraumbeleuchtung
  • Blechrutsche nach vorn
  • pneumatische Hochhaltung
  • Schrottcontainer
  • Stapeleinrichtungen
  • Blechzu- und -abführeinrichtungen
  • u.v.m.



165.03 mit Option Blechrutsche nach vorn

165.03 mit Option Blechrutsche nach vorn 165.03 mit Option Blechrutsche nach vorn abgeschnitten

165.07 mit Hochhalte „Rutsche nach hinten“ und motorischem Hinteranschlag

165.07 mit Hochhalte Rutsche nach hinten und motorischem Hinteranschlag

165.03 mit Lichtschranke Schrottcontainer und Flextisch

165.03 mit Lichtschranke Schrottcontainer und Flextisch icon pdf Motor-Tafelschere bis
Blechstärke 3,5 mm Typ 165L/165S

Motor-Tafelschere bis Blechstärke 5 mm Typ 155

Eine moderne Stahlschweißkonstruktion mit einstellbarer Kulissenführung mit extremer Verwindungssteifigkeit. Einsatzbereiche in Produktion, Werkstatt und Handwerk. Lauf der Antriebswelle in selbstschmierenden wartungsfreien Speziallagern. Eingebaute Schnittraumbeleuchtung für gute Sicht in den Schnittraum. Bedienung der Maschine über Fußschalter bzw. Taster. Sicherheitslichtschranke des Schnittausfallraums.

Standardausführung:
  • Kegelradgetriebe-Bremsmotor (7,5 KW)
  • Obermesser mit 2-fach und Untermesser mit 4-fach Schneidkanten
  • Seitenanschlag 1000 mm mit Skala
  • Einzelstempel-Niederhalter mit Kunststoffstößel
  • Bedientableau mit Betriebsartenschalter für Einzel- und Dauerhub
  • transportabler Fußschalter
  • Auflagestege mit Griffmulden
  • kulissengeführter Messerbalken nachstellbar für gratfreie Schnitteinstellung
  • Tippbetrieb für Arbeiten an den Scherenmessern
  • seitliche Bosch-Profil-Sicherheitsschutzgitter mit Lichtschranke
  • Wahlschalter für Funktionen „Tippen - Einzelhub - Dauerhub“
  • Hinteranschlag manuell von hinten bedienbar 50 0mm
Anlagenschere:
  • ohne elektrische Steuerung
  • ohne Seitenanschlag
  • angepasst an die Bedingungen und Wünsche der Kunden
Sonderzubehör:
  • Hinteranschlag motorisch von vorn bedienbar über Joysticksteuerung mit Digitalanzeige Elgo Z50 oder NC 1 Achs Positionierung über Elgo P9521
  • Blechauflageschienen fest aufgeschraubt
  • bzw. vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
  • Kipp- und Klappanschläge
  • Seitenanschlag links fest verschraubt oder klappbar nach unten
  • Auflagetisch geschlossen mit Kugelrollen
  • Auflagebleche zwischen den Leisten
  • Hubzahlvergrößerung bzw. -verringerung
  • Schnittlinienbeleuchtung mit Laser
  • pneumatische Hochhaltung
  • Blechrutsche nach vorn
  • 3-stufige hydraulische Schnittspaltverstellung
  • Schutzgitter mit Lichtschranke
  • Schrottcontainer, Stapeleinrichtungen
  • Scherenmesser für VA-Bleche
  • u.v.m.



155.07 mit Auflagetisch geschlossen

155.07 mit Auflagetisch geschlossen

155.03 mit Option Flexführung aus Leichtmetall

155.03 mit Option Flexfuehrung aus Leichtmetall

155.07 mit Auflageverlängerung; Tisch mit Kugelrollen und Elgo P9521 bei der Montage

155.07 mit Auflageverlaengerung Tisch mit Kugelrollen und Elgo P9521 bei der Montage

Blechauflageleiste klappbar

Blechauflageleiste klappbar

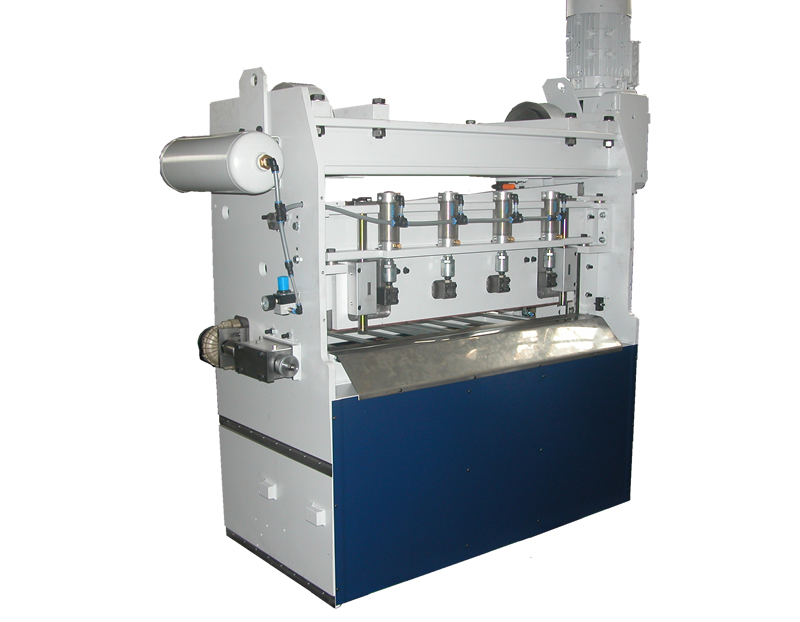

Anlagenschere mit Spezialniederhalter 35mm Durchlasshöhe und SSV

Anlagenschere mit Spezialniederhalter 35mm Durchlasshoehe und SSV

155.02 Anlagenschere mit Bürstenhochhalte und SSV

155.02 Anlagenschere mit Buerstenhochhalte und SSV icon pdf Motor-Tafelschere bis
Blechstärke 5 mm Typ 155
Pneumatische Tafelschere Typ 145.02

Pneumatische Tafelschere 145.02 in Ganzstahlkonstruktion für den Einsatz in Labor und Handwerk. Messerbalken mit nachstellbarer Führung. Untermesser mit vier und Obermesser mit einer Schneide. Geringer Schnittwinkel zum Schneiden schmaler verwindungsfreier Streifen.

Standardausführung:
  • Anschlagleiste auf dem Tisch rechts
  • Breitenanschlag mit Maßstab bis 400 mm
  • Untergestell
  • Schutzgitter mit Absicherung nach CE
Sonderzubehör:
  • Sonderlackierung
  • Auflagetisch
  • Sonderanschläge
  • Bandzuführung



Pneumatische Schere 145.02

Pneumatische Tafelschere Typ 145.02

145.02 mit Auflagetisch

Pneumatische Tafelschere Typ 145.02 mit Auflagetisch icon pdf Pneumatische Tafelschere
Typ 145.02
Hydraulische Tafelschere bis Blechstärke 13 mm Typ 125

Eine Schere in stabiler Schweißkonstruktion. Der Messerbalken wird nach dem Schwingschnittprinzip geführt. Der Antrieb erfolgt durch 2 Hydraulikzylinder. Hydraulikaggregat innerhalb der geschlossenen Rahmenkonstruktion. Motorischer Breitenanschlag, Seitenanschläge, 360° Winkelanschlag und Tischauflagen in der Standardausführung. Zentrale Schnittspaltverstellung und Schnittlängenverkürzung.

Standardausführung:
  • motorischer Hinteranschlag
  • zentrale Schnittspaltverstellung, manuell/hydraulisch je nach Baugröße
  • Seitenanschlag mit Skala links
  • Blechauflageschienen fest aufgeschraubt
  • hydraulische Einzelstempel-Niederhalter
  • Winkelanschlag 360° mit verstellbarem Lineal
  • 10-fach Elgo-Programmsteuerung für Stückzahl und Hinteranschlag bzw. Cybtouch Steuerung mit Material und Hinteranschlagsvorwahl
  • geräuscharme Rexroth- bzw. Bucher-Hydraulik
  • Auflagestege mit Griffmulden
  • Auflageplatte im Tisch für Kleinteile
  • Tippbetrieb für Arbeiten an den Scherenmessern
  • seitliche Bosch-Profil-Sicherheitsschutzgitter
  • Wahlschalter für Funktionen „Tippen - Einzelhub - Dauerhub“
  • Obermesser mit 2-fach- und Untermesser mit 2-fach Schneidkanten
Sonderzubehör:
  • Blechauflageschienen vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
  • Kipp- und Klappanschläge
  • Auflagetisch geschlossen mit Kugelrollen
  • Auflagebleche zwischen den Leisten
  • stufenlose Schnittlängenverkürzung
  • Schnittlinienbeleuchtung
  • pneumatische Hochhaltung
  • Schutzgitter
  • Schrottcontainer
  • Stapeleinrichtungen
  • Blechzu- bzw. -abführeinrichtungen
  • motorische Schnittspaltverstellung
  • Scherenmesser für VA-Bleche
  • automatische 5-fach Schnittwinkelverstellung
  • u.v.m.



125.07-6 mit Hydraulik und E-Steuerung

125.07 6 mit Hydraulik und E Steuerung

125.04-6 mit Elgo P9580

125.04 6 mit Elgo P9580

125.04-6 mit Elgo P9580

125.05 8 mit Bucher Hydraulikpumpe

125.07-6 mit HHV bei der Montage

125.07 6 mit HHV bei der Montage

125.07-6 eingebaut in einer Anlage

125.07 6 eingebaut in einer Anlage

Schnittspaltverstellung manuell

schnittspaltverstellung manuell icon pdf Hydraulische Tafelschere bis
Blechstärke 13 mm Typ 125

Hydraulische Tafelschere bis Blechstärke 13 mm kulissengeführt
Typ 103 bis 113

Eine robuste, unkomplizierte und bedienerfreundliche Produktionsmaschine die durch eine präzise Kulissenführung eine hochwertige Schnittqualität gewährleistet. Die in Jahrzehnten gereifte und ständig verbesserte Stahlschweißkonstruktion garantiert eine hohe Präzision sowie Lebensdauer. Der Scherentisch ist muldenförmig ausgebildete um ein gefahrlos und bequemes Händeln zu ermöglichen. Der Niederhalterdruck für die in Reihe geschalteten Einzelstempelniederhalter passt sich automatisch der jeweiligen Schnittkraft an. Der rückseitige motorische Parallelanschlag wir über Kugelrollspindel angetrieben. Eine Linearführung auf gehärteten Stahlwellen ermöglicht einen reibungslosen Lauf. Als Standardausführung ist dieser Scherentyp mit einer manuellen Schnittspaltverstellung ausgestattet. Der hintere Ausfallraum wir durch eine selbstüberwachende Lichtschranke abgesichert. Ein Hineingreifen in den vorderen Schnittbereich wird durch ein fest installiertes Schutzgitter verhindert.

Standardausführung:
  • motorischer Hinteranschlag
  • zentrale Schnittspaltverstellung, manuell
  • Seitenanschlag mit Skala
  • Blechauflageschienen fest aufgeschraubt
  • hydraulische Einzelstempel-Niederhalter
  • 10-fach Elgo-Programmsteuerung für
  • Stückzahl und Hinteranschlag
  • geräuscharme Rexroth- bzw. Bucher-Hydraulik
  • Auflagestege mit Griffmulden
  • Auflageplatte im Tisch für Kleinteile
  • Tippbetrieb für Arbeiten an den Scherenmessern
  • seitliche Bosch-Profil-Sicherheitsschutzgitter mit Lichtschranke zur Absicherung des Ausfallraumes
  • Wahlschalter für Funktionen „Tippen - Einzelhub - Dauerhub“
  • Ober- und Untermesser mit 2-fach Schneidkanten
Sonderzubehör:
  • Blechauflageschienen vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
  • Kipp- und Klappanschläge
  • Auflagetisch geschlossen mit Kugelrollen
  • Auflagebleche zwischen den Leisten
  • stufenlose Schnittlängenverkürzung
  • Schnittlinienbeleuchtung
  • pneumatische Hochhaltung
  • Schutzgitter
  • Schrottcontainer
  • Stapeleinrichtungen
  • Blechzu- bzw. -abführeinrichtungen
  • motorische Schnittspaltverstellung
  • Scherenmesser für VA-Bleche
  • automatische 5-fach Schnittwinkelverstellung
  • u.v.m.



106.11 mit Blechauflage mit T-Nut

106.11vorn

106.11 mit Hochhaltevorrichtung

106.11 mit Hochhaltevorrichtung

113.11 einer Schiffs-Werft

113.11 einer Schiffs Werft icon pdf Hydraulische Tafelschere bis
Blechstärke 13 mm kulissengeführt
Typ 103 bis 113

Hydraulische Tafelschere Typ 116 bis 150 bis Blechstärke 50 mm und max. 1500 mm kulissengeführt

Mit diesen Maschinen bieten wir Ihnen für Handwerk und Industrie leistungsfähige und wirtschaftliche Tafelscheren an, deren Vorteile in konstruktiver Einfachheit, Übersichtlichkeit und Wartungsfreundlichkeit liegen. Die hydraulischen Scheren sind ideal für Kleinzuschnitte in der Einzel- und Serienfertigung, ob Ein- oder Mehrschichtbetrieb. Grundsätzlich erfolgt die Auslieferung unserer Maschinen im betriebsbereiten Zustand nach der gültigen CE-Norm. Durch die präzise Kulissenführung wird eine hochwertige Schnittqualität gewährleistet. Die in Jahrzehnten gereifte und ständig verbesserte Stahlschweißkonstruktion garantiert eine hohe Präzision sowie Lebensdauer. Als Standardausführung ist dieser Scherentyp mit einer manuellen Schnittspaltverstellung ausgestattet.

Standardausführung:
  • hydr. Antriebsaggregat, komplett im Maschinenkörper integriert
  • Überlastsicherung, hydraulisch und elektrisch
  • Schnittwinkelverstellung
  • Niederhalterdruck regulierbar
  • Auflegearm mit Winkelanschlag und Skala bis 600 mm
  • 4fach drehbare Messer für VA Stahl
  • beweglicher Fußtaster mit Elektromagnetventilen
  • handverstellbarer und hochklappbarer Hinteranschlag bis 500 mm mit Skala
  • auswechselbare Maschinentischauflage - Schnittbereichsbeleuchtung
Sonderzubehör:
  • Blechauflageschienen vor dem Tisch axial verschiebbar mit Führungsnut, Skala, Kugelrollen
  • Kipp- und Klappanschläge
  • Schutzgitter
  • Schrottcontainer
  • Stapeleinrichtungen
  • Blechzu bzw. -abführeinrichtungen
  • motorische Schnittspaltverstellung
  • Scherenmesser für VA-Bleche
  • u.v.m.



Schere 116.03 1000 mm x 16 mm

Schere 116.03 1000mm x 16mm

Schere 120.03 1000 mm x 20 mm

Schere 120.03 1000mm x 20mm

Bandauswurf

Bandauswurf icon pdf Hydraulische Tafelschere Typ 116
bis 150 bis Blechstärke 50 mm
und max. 1500mm kulissengeführt

Hydraulische Tafelschere bis Blechstärke 40 mm kulissengeführt
Typ ERMAKSAN CNC HVR

Um unser Maschinenangebot zu komplettieren arbeiten wir im Bereich der Großscheren mit der Firma ERMAKSAN zusammen.

Als unser verlässlicher Partner liefert die Firma Ermaksan die bestellte Maschine. Mit unseren spezialisierten Logistikpartnern wird die Maschine aus der Türkei bis zur Abladestelle gebracht.

Eine Verbringung bis zum Standort ist bei Nachfrage möglich. Je nach Wunsch und Vereinbarung findet auch durch unsere kompetenten Monteure eine Einweisung und Inbetriebnahme vor Ort statt. Die Gewährleistung beträgt 12 Monate und wird durch die Firma Stückmann & Hillen erbracht.

Für ein kostenfreies Angebot sprechen Sie uns einfach an.
